您當前的位置：INA >> 軸承產品中心 >> TKVD14

INA TKVD14

TKVD14軸承

尺寸

h
14
mm

b
13.5
mm

l_max
1500
mm
導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。

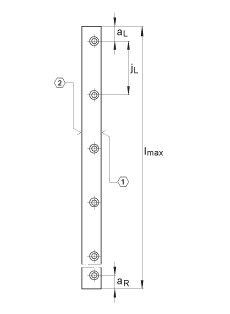

說明

1)
定位面

2)
標記

尺寸

a_{L max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
10
mm
a L 和 a R 取決于導軌的長度 l max

h₁
7.1
mm

j_B
6
mm

j_L
60
mm

說明

K₁
M3
根據 DIN ISO 4762-12.9的螺釘如有可能，應有螺釘防松措施。最大鎖緊力矩： M3 = 2,5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm

重量

m_S
1.45
kg/m
導軌的質量
